Ruostumaton teräsSitä käytetään laajalti teollisessa valmistuksessa, lääkinnällisissä laitteissa, elintarviketeollisuudessa ja jopa huippuluokan{0}}rakennusaloilla korroosionkestävyyden vuoksi. Monet käyttäjät kuitenkin huomaavat, että käsittelemättömään ruostumattomaan teräkseen kehittyy ruostepisteitä tai pistekorroosiota pian käyttöönoton jälkeen. Tämän ongelman perimmäinen syy on yleensä keskeisen prosessin -passivointikäsittelyn puuttuminen. Joten missä määrin passivointi voi parantaa ruostumattoman teräksen korroosionkestävyyttä? Onko se vain "kirsikka kakun päällä" vai voiko se saavuttaa "laadullisen harppauksen"? Tämä artikkeli paljastaa passivointihoidon todellisen arvon kolmesta ulottuvuudesta: tieteellisistä periaatteista, kokeellisista tiedoista ja käytännön sovelluksista.
I. Passivointihoidon ydin: "itsesuoja{1}}esteen herättäminen"
Ruostumattoman teräksen korroosionkestävyys piilee sen pinnalle muodostuneessa kromi-rikkaassa oksidikalvossa (Cr₂O3). Vaikka tämä kalvo on vain 2–5 nanometriä paksu, se voi tehokkaasti estää happea, kosteutta ja syövyttäviä ioneja (kuten Cl⁻). Kuitenkin käsittelyn aikana (kuten leikkaus, hitsaus ja hionta) ruostumattoman teräksen pinta on usein saastunut vapaasta raudasta, rasvasta, metallijätteistä tai lämpöoksidikerroksista, mikä johtaa seuraaviin ongelmiin:
Passivointikalvosta tulee epätäydellinen;
Paikallinen kromi ehtyy;
Vapaa rauta toimii korroosion "laukaisijana".
Passivointikäsittelyssä käytetään happamia liuoksia puhdistamaan ja poistamaan pinnan epäpuhtaudet, ja se edistää substraatissa olevan kromin uudelleen-diffuusiota pintaan, jolloin muodostuu tiheämpi ja jatkuvampi kromi-rikas oksidikalvo.Tärkeä huomautus: Passivointikäsittely ei "lisää" korroosionkestävyyttä; Sen sijaan se palauttaa ja optimoi itse ruostumattoman teräksen luontaisen korroosionkestävyyden.

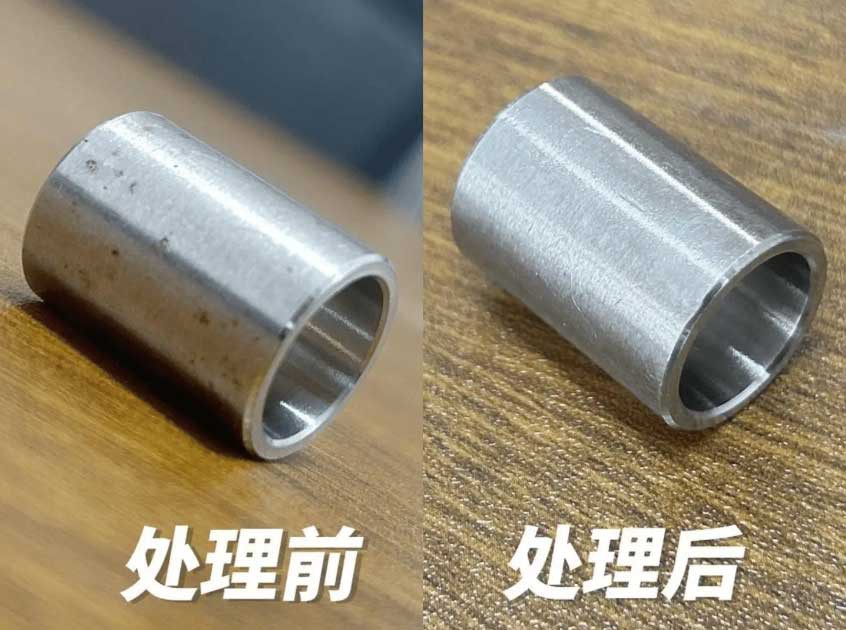

II. Todelliset mittaustiedot: Korroosionkestävyyden vertailu ennen passivointia ja sen jälkeen
Lukuisat arvovaltaiset tutkimukset ja teolliset testit ovat osoittaneet, että passivointikäsittely voi parantaa merkittävästi ruostumattoman teräksen korroosionkestävyyttä erilaisissa ympäristöissä:
Suolasumutesti (ASTM B117 standardin mukaisesti)
304 ruostumaton teräs (ilman passivointia): Ruostepisteet ilmestyvät yleensä 24–48 tunnin kuluessa;
304 ruostumaton teräs (sitruunahappopassivoinnilla): Suolasumun kestoaika voidaan pidentää yli 96–200 tuntiin;
316 ruostumaton teräs (passivoinnin jälkeen): Jotkut näytteet voivat läpäistä 500–1000 tuntia suolasuihkutestausta ilman selvää korroosiota.Parannusalue: 2–10 kertaa tai jopa enemmän, riippuen ruostumattoman teräksen alkuperäisestä pintakunnosta ja käytetystä passivointiprosessista.
Sähkökemiallinen testi (havaittu polarisaatiokäyrillä ja pistepotentiaalilla)Passivoidun ruostumattoman 304-teräksen pistesyvyyspotentiaalia (Epit) voidaan lisätä 200–400 mV. Tämä osoittaa, että klooria sisältävissä ympäristöissä (kuten merivesi ja desinfiointiliuokset) passivoidut ruostumattomasta teräksestä valmistetut komponentit ovat vähemmän alttiita pistekorroosiolle.
Rautakontaminaatiotesti (käyttämällä ASTM A967 standardin mukaista kuparisulfaattitestimenetelmää)
Passivoimattomat komponentit: muuttuvat punaisiksi muutamassa sekunnissa kuparisulfaattiliuoksen tippumisen jälkeen (kuparisaostuma osoittaa vapaan raudan olemassaolon);
Hyväksytyt passivoidut komponentit: Ei värimuutoksia 6 minuutin kuluessa, mikä osoittaa, että pinta on puhdas ja vapaa aktiivisesta raudasta.
III. Suorituskykyä parantavat vaikutukset eri skenaarioissa
| Sovellusskenaario | Ei-{0}}passivoitumisen riskit | Parantavat vaikutukset passivoinnin jälkeen |
|---|---|---|
| Lääketieteelliset laitteet | In-korroosio ja metalli-ionien vapautuminen | Täyttää ISO 10993 bioyhteensopivuusstandardit, käyttöikä pidennetty yli 3 kertaa |
| Elintarvikkeiden jalostuslaitteet | Ruosteen ja bakteerikasvun aiheuttama tuotteen saastuminen | Täytä pinnan puhtausstandardit, parantaa merkittävästi CIP (Clean{0}}In-Place) -puhdistustehokkuutta |
| Meriympäristö | Rakenneosien nopea pistekorroosio ja jännityskorroosiohalkeilu | Paranna merkittävästi kloridi-ionien vastusta ja pidennä laitteiden huoltosykliä |
| Semiconductor Ultrapure Water Systems | Hiukkasten irtoaminen ja metallikontaminaatio | Vähennä kiekkojen hiukkasten vapautumista yli 90 % |
IV. Passivoinnin tehokkuuteen vaikuttavat keskeiset tekijät
Passivointi ei ole "yksi -koko-sopiva-lääke", ja sen parannusaluetta rajoittavat seuraavat tekijät:
Ruostumaton teräs luokkaAusteniittiset ruostumattomat teräkset, kuten 304 ja 316, reagoivat parhaiten passivointikäsittelyyn; ferriittisillä ruostumattomilla teräksillä, kuten 430, passivointikäsittelyn vaikutus on suhteellisen rajallinen niiden alhaisemman kromipitoisuuden vuoksi.
Pinnan karheusKiillotetulla pinnalla varustettu ruostumaton teräs (pinnan karheus Ra < 0,8 μm) muodostaa todennäköisemmin tasaisen ja tiheän passivointikalvon kuin karkeapintainen ruostumaton teräs, mikä parantaa merkittävästi korroosionkestävyyttä.
Passivointiprosessin parametritPassivointiliuoksen pitoisuus, käsittelylämpötila ja käsittelyaika on sovitettava tarkasti ruostumattoman teräksen laatuun. Esimerkiksi ruostumatonta terästä 304 käsitellään yleensä 20-prosenttisella typpihappoliuoksella huoneenlämpötilassa 30 minuutin ajan, kun taas ruostumaton teräs 316 vaatii hieman korkeamman typpihappopitoisuuden tai pidemmän käsittelyajan.
Seuraava huuhtelu ja kuivausJäännöshappoliuos voi aiheuttaa sekundaarista korroosiota. Siksi perusteellinen huuhtelu deionisoidulla vedellä (johtavuus pienempi tai yhtä suuri kuin 10 μS/cm) ja välitön kuivaus ovat välttämättömiä pinnan epätasaisen hapettumisen välttämiseksi.
V. Yleisten väärinkäsitysten selventäminen
"Rostumaton teräs passivoidaan tehtaalla eikä vaadi lisäkäsittelyä" - Väärin!Ruostumaton teräs muodostaa valssauksen tai hehkutuksen jälkeen vain luonnollisen oksidikalvon. Prosessointitoimenpiteiden, kuten leikkauksen ja hitsauksen, jälkeen pintakalvo vaurioituu ja uudelleenpassivointi on tarpeen.
"Jos ruostumaton teräs ei ruostu, passivointia ei tarvita" - Vaarallista!Ruostumattoman teräksen pinnalla voi olla mikroskooppisia korroosiovaaroja (kuten vapaan raudan kontaminaatio ja paikallinen kromin ehtyminen), jotka eivät ilmene lyhyellä aikavälillä, mutta voivat äkillisesti aiheuttaa osien vian pitkäaikaisessa{0}}käytössä.
"Passivointi vastaa galvanointia tai pinnoituskäsittelyä" - Väärin!Passivointi ei lisää ruostumattoman teräksen paksuutta tai muuta sen ulkonäköä (jäljellä metallinen luonnollinen väri). Se on puhtaasti kemiallinen optimointiprosessi ruostumattoman teräksen pinnalle.
Kattavien kokeellisten tietojen ja suunnittelukäytännön perusteella tieteellisesti standardoitu passivointikäsittely voi parantaa ruostumattoman teräksen korroosionkestävyyttä 2–10 kertaa tai jopa enemmän. Varsinkin klooria sisältävissä, kosteissa ympäristöissä tai pelloilla, joilla on korkeat puhtausvaatimukset, sen arvo on mittaamaton. Vielä tärkeämpää on, että passivointihoito voi:
Poistaa ruostumattoman teräksen{0}}varhaisen vaiheen korroosion riskin;
Pidennä niihin liittyvien laitteiden käyttöikää;
Vähennä laitteiden ylläpito- ja vaihtokustannuksia;
Täytä pakolliset vaatimustenmukaisuusstandardit, jotka on määritelty sellaisilla aloilla kuin sairaanhoito, ruoka ja ilmailu.
Siksi kaikissa ruostumattoman teräksen käyttöskenaarioissa, jotka edellyttävät luotettavuutta, turvallisuutta ja pitkää käyttöikää, passivointikäsittely ei ole "valinnainen" vaan "pakollinen".
Haluatko, että autan sinua järjestämään avertaileva taulukko passivointivaikutuksista eri ruostumattoman teräslajeillepikaohjeeksi?
