Pin{0}}tyyppisistä kiinnikkeistä useilla samankaltaisilla tuotteilla on samankaltainen ulkonäkö ja käyttöskenaariot. Tässä kerromme yksityiskohtaisesti niiden välisistä eroistasylinterimäiset tapit ja kartiotapit.
Ensin tarkastellaan lieriömäisiä tappeja, jotka ovat kansallisen GB/T 119 -standardin mukaisia. Sylinterimäisten tappien luokittelu perustuu pelkästään niiden rakenteelliseen muotoon eikä materiaaliin; niillä on tasainen lieriömäinen muoto, jolla on sama halkaisija koko pituudelta. Ne voidaan valmistaa joko ruostumattomasta teräksestä tai hiiliteräksestä, ja materiaali valitaan todellisten käyttötarpeiden mukaan. Vaikka lieriömäisillä tapeilla onkin rakenteeltaan yksinkertainen, niillä on tiukat valmistustarkkuusvaatimukset. Niiden pituustoleranssia on säädettävä ±0,02 millimetrin sisällä, eikä positiivista toleranssia yleensä oteta käyttöön varsinaisessa tuotannossa, joten tiukka negatiivinen toleranssi on vain 0,02 millimetriä. Halkaisijatoleranssivaatimukset ovat vielä korkeammat:sylinterimäiset tapiton saatavana kahdella toleranssimäärityksellä, negatiivinen ja positiivinen. Lieriömäiset tapit, joiden toleranssi on negatiivinen, vaativat halkaisijan poikkeaman -0,02 millimetrin sisällä, kun taas positiivisen toleranssin omaavat poikkeamat vaativat poikkeamaa +0.01 millimetrin sisällä. Tällaisia korkean tarkkuuden vaatimuksia ei voida saavuttaa suoralla esikäsittelyllä, joten lieriömäiset tapit on hiottava keskiöttömästi, jotta ne täyttävät standardivaatimukset.
Joissakin käyttöympäristöissä sylinterimäisten tappien on täytettävä tietyt lujuus- ja kulutuskestävyysstandardit. Tällaisissa skenaarioissa ne valmistetaan 45# teräksestä ja läpikäyvät pinnan hiiletyskäsittelyn muodostamisen jälkeen pinnan kovuuden ja kulutuskestävyyden parantamiseksi. Tuote, joka muistuttaa eniten tavallista lieriömäistä tappia, on sylinterimäinen tappi, jossa on sisäkierteet, jonka sisäkierre on koneistettu tavallisen lieriömäisen tapin toiseen päähän. Alla vertaamme näiden kahden samanlaisen tuotteen teknisiä vakiopiirustuksia.

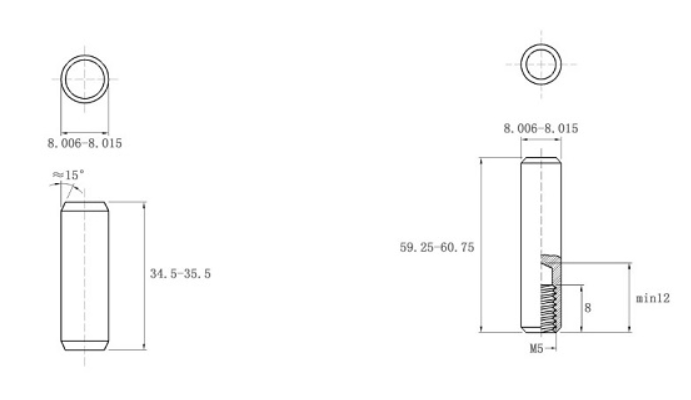

Kahdesta yllä mainitusta tavallisista lieriömäisistä tappituotteista vasemmanpuoleinen on eritelmän 8×35, jossa 8 tarkoittaa 8 millimetrin halkaisijaa ja 35 tarkoittaa 35 millimetrin pituutta (kaikki yksiköt millimetreinä). Vertailun helpottamiseksi oikeanpuoleisella sisäkierteellä varustetun lieriömäisen tapin halkaisija on myös 8 millimetriä, erittely 8×60 (halkaisija 8 mm ja pituus 60 mm). Ainoa ero on, että tämä sisäkierteinen lieriömäinen tappi on koneistettu M5-sisäkierteellä pyrstössä, jonka kierresyvyys on 8 millimetriä-tämä on sisäkierteillä varustettujen lieriömäisten tappien vakiomalli.
Seuraavaksi siirrytään kartiotappeihin, jotka on määritelty kansallisessa standardissa GB/T 117. Ydinero sylinterimäisiin tappeihin käy ilmi niiden nimessä olevasta termistä "kartio". Suippenevat tapit omaksuvat rakenteellisen rakenteen, jossa on suurempi pää ja pienempi pää, ja niissä on vakio kartio koko tapissa. Niiden valmistusprosessi on suhteellisen monimutkaisempi kuin lieriömäisten tappien valmistusprosessi: halkaisijaltaan tasaiset lieriömäiset tapit voidaan muodostaa yksinkertaisesti tangon leikkaamisen ja sitä seuraavan tarkkuustyöstön avulla. Sitä vastoinkartiomaiset tapit, joiden molemmissa päissä on eri halkaisijat, vaativat käännöstä vakiokartion koneistamiseksi tangon leikkauksen jälkeen, mitä seuraa tarkkuustyöstö lopputuotteen muodostamiseksi. Tuote, joka muistuttaa eniten tavallista kartiotappia, on sisäkierteillä varustettu kartiotappi, jonka toisessa päässä on sisäkierre-samalla suunnittelukonseptilla kuin sylinterimäisessä tapissa, jossa on sisäkierteet. Alla viitataan sen tekniseen piirustukseen.

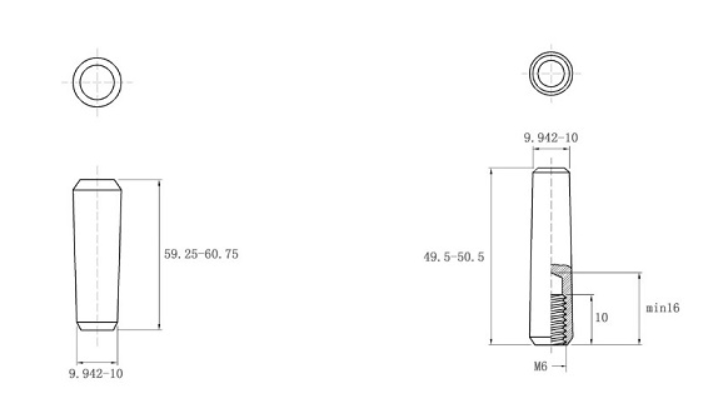

Vasemmanpuoleinen kartiotappi on 10×60, jossa 10 millimetriä viittaa isomman pään halkaisijaan. GB/T 117:ssä määritellyn 1:50-standardin kartiosuhteen mukaisesti tämän kartiotapin pienemmän pään halkaisija on 8,8 millimetriä, mikä muodostaa vakiokartion. Oikeanpuoleinen sisäkierteinen kartiotappi on 10×50 erittelyä ja sen suurin ero tavalliseen kartiotappiin on M6-sisäkierre, joka on koneistettu isompaan päähän.
Nämä ovat markkinoiden yleisimmin käytettyjä ja samankaltaisia tappi{0}}tyyppisiä kiinnikkeitä. Ota meihin suoraan yhteyttä, jos tarvitset erityisiä-neulatyyppejä- koskevia vaatimuksia.
